Навес над крыльцом.
От идеи до каждой детали.
Односкатная кровля, металлический каркас и водосток. Показываем, как проработали навес для входа в дом — с размерами, узлами и интерактивной моделью.
Геометрический проект · Версия К05.2
- Ширина кровли
- 2 600 мм
- Глубина по горизонтали
- 1 300 мм
- Высота у стены от плитки
- 3 400 мм
- Уклон односкатной кровли
- 12°
01 / Задача
Вписать навес
в существующий вход

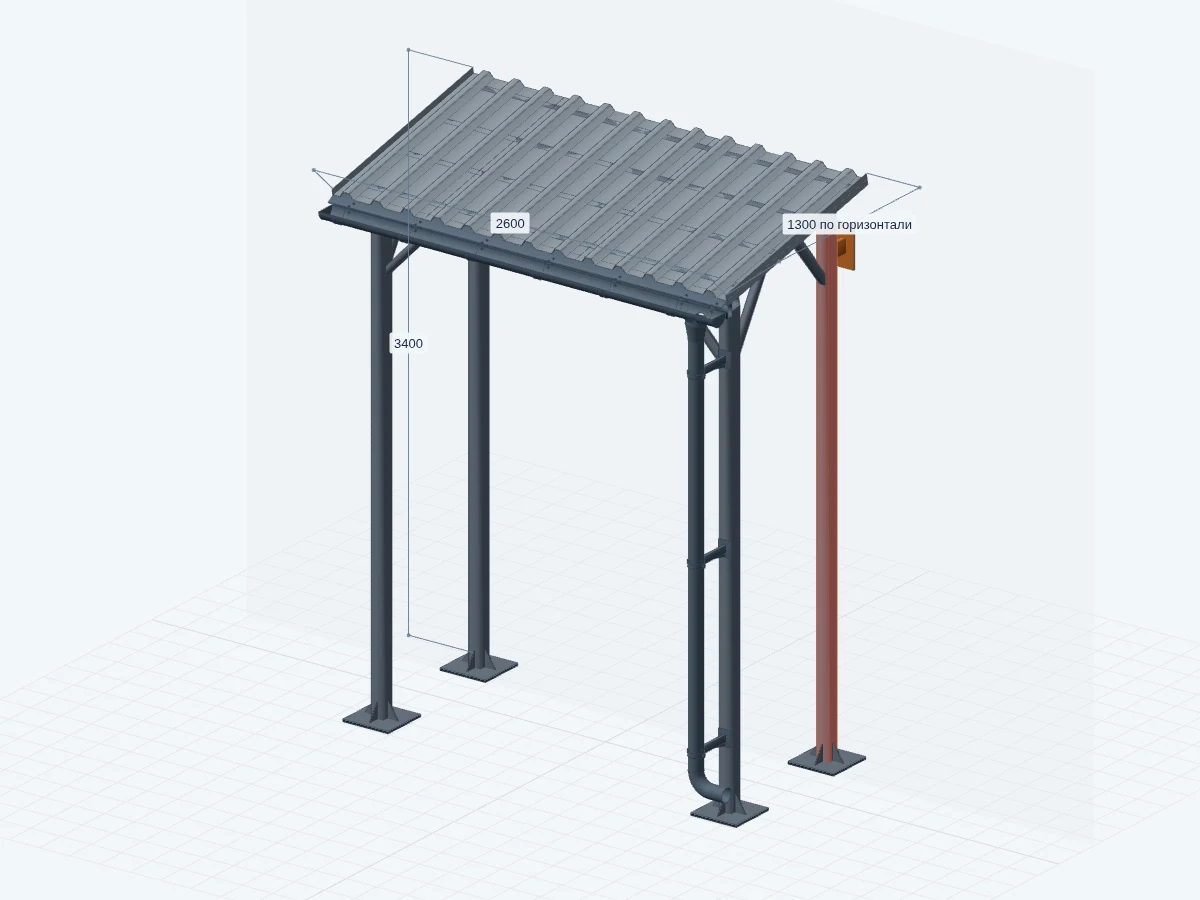

Заказчику нужен навес над крыльцом частного дома: с односкатной крышей, стойками из профильной трубы и опиранием на существующую площадку. В проекте учтены отступ от стены, положение опор, свесы кровли и водоотвод справа при взгляде с улицы.
Мы собрали CAD-модель, чтобы согласовать габариты и увидеть соединения до закупки металла. На её основе подготовили размерные схемы и ведомость деталей. В текущей версии показаны два верхних узла связи со стеной — по одному на заднюю стойку.
Это кейс проектирования: фотографии изготовления или смонтированного навеса в него не входят.
02 / Интерактивный проект
Покрутите. Разберите. Изучите.
Вращайте модель, выбирайте детали, отключайте слои и переключайтесь между чертежами и спецификацией.
Вся конструкция — у вас перед глазами
3D-модель, размерные схемы и список деталей в одном окне. Загрузка около 5 МБ, только после нажатия.
Чертежи и узлы
Общие проекции, разметка опор, шаг профилей крыши и схемы водостока. Вкладка «Чертежи» → «Печать / PDF».
Детали и раскрой
Поиск по марке, профилю и названию. Переход от строки к детали в 3D, длины заготовок и выгрузка спецификации в CSV.
03 / Решение
Геометрия,
которую можно проверить
- Каркас
- Четыре стойки из профильной трубы 80 × 80 × 4 мм, стропила, прогоны и подкосы. Толщины и длины деталей — в спецификации модели.
- Кровля
- Односкатная, шириной 2 600 мм и глубиной 1 300 мм по горизонтали. Профлист в модели показан условно; его марка и крепёж подбираются отдельно.
- У стены
- Зазор 120 мм: пластина толщиной 10 мм и связь длиной 110 мм. Два верхних узла S1/S2 показаны как предварительное решение.
- Водоотвод
- Желоб и водосточная труба справа с улицы. Посадки покупных элементов и окончательные длины уточняются по выбранному комплекту.
04 / Как проектируем
Согласование до изготовления
Собираем исходные данные
Фото входа, ширина и глубина площадки, высота у стены, материал основания и расположение коммуникаций.
Показываем форму и размеры
В модели обсуждаем стойки, уклон, вылет кровли и водосток. Корректируем геометрию до подготовки деталей.
Разбираем на детали
Из CAD-модели получаем размеры, марки элементов и количество. Согласуем, какие узлы ещё требуют проверки.
Уточняем состав работ
Отдельно обсуждаем металл, покрытие, покупные элементы, доставку и монтаж. Стоимость рассчитываем под конкретный объект.
О проекте
Что ещё полезно знать
Можно сделать такой навес по моим размерам?
Да, начнём с фотографий и примерных габаритов входа. Положение стоек, высоту и вылет кровли обсудим для вашего дома. Крепления и сечения потребуют проверки под фактические условия.
Что входит в интерактивный проект?
Просмотр модели со всех сторон, выбор и изоляция деталей, слои, разнесённый вид, размерные схемы, поиск по спецификации, экспорт CSV и печать чертежей. Изменение геометрии выполняется при работе над исходным CAD-проектом.
Можно ли посмотреть проект с телефона?
Да. В мобильной версии дополнительные панели расположены под моделью. Для большего пространства откройте проект в отдельном окне. Скачанный HTML-файл содержит модель и работает без интернета в браузере с WebGL.
Сколько стоит проект и изготовление?
Стоимость зависит от размеров, металла, кровли, состояния площадки, покрытия и монтажа. Пришлите фото и размеры: обсудим комплектацию и подготовим оценку под ваш объект.
