Портфолио / Жилой дом / Пермь

Два подъезда.
Навес под каждый вход.

Проект двускатных навесов для подъездов 1 и 3 на улице Докучаева, 18. Две передние стойки, опирание со стороны стены и глубина по существующей плите — с отдельной CAD-моделью для каждого входа.

Предварительный проект · R06

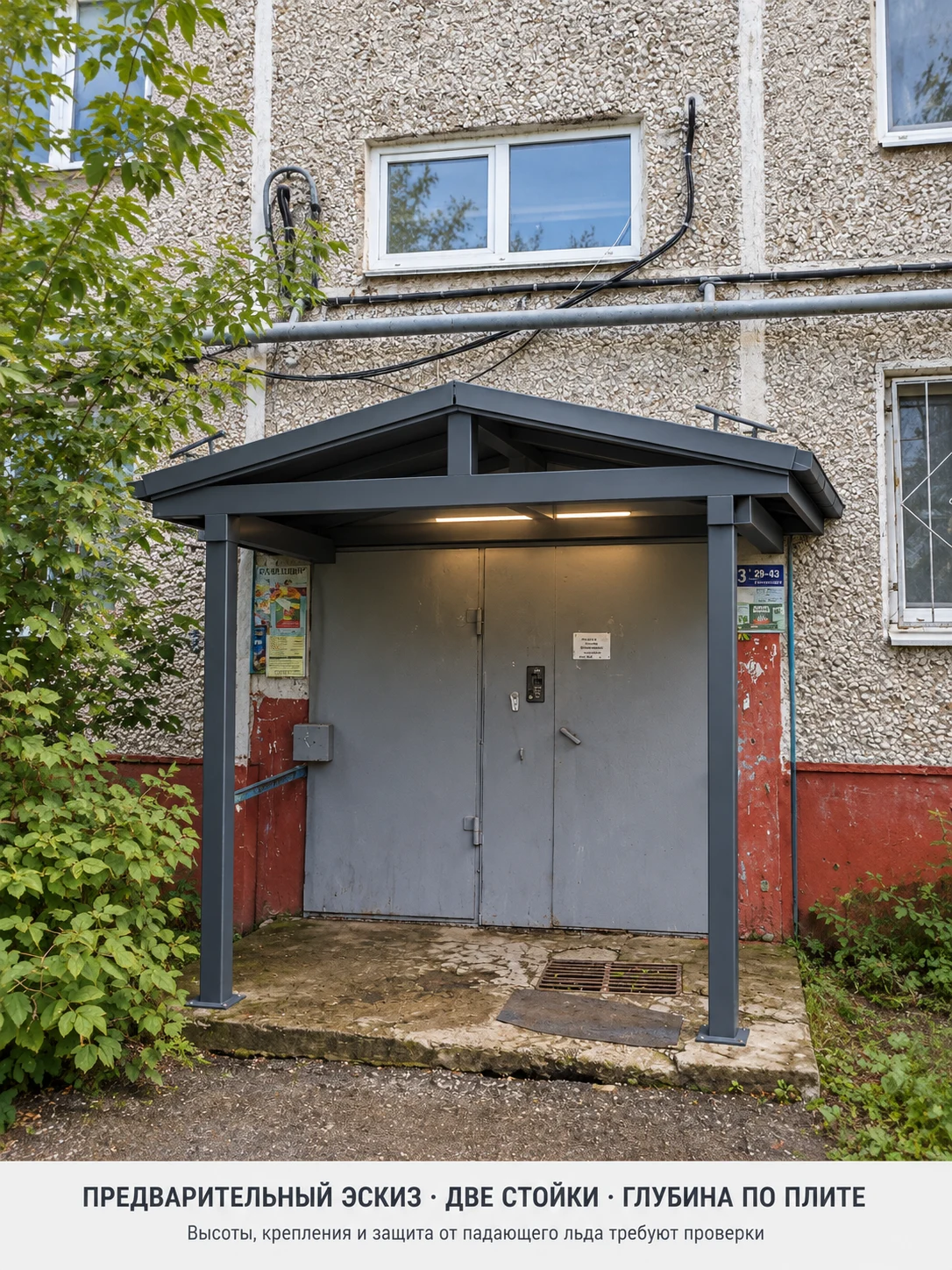

Художественный эскиз навеса на двух стойках у подъезда 3 на Докучаева, 18
01 / Визуализация с ИИЭскиз, не фото монтажа
Предложенная ширина кровли
3 200 мм
Глубина: подъезды 1 / 3
1 630 / 1 610 мм
Передние стойки на один навес
2 стойки
Состав каждой CAD-модели
30 деталей

01 / Задача

Сохранить вход.
Проработать конструкцию.

Для двух подъездов одного жилого дома нужно было подобрать форму металлического навеса и привязать её к существующей площадке. Важны доступ к обеим дверям, положение коммуникаций на фасаде и возможность опирания со стороны стены.

В текущем варианте двускатная кровля заканчивается по глубине плиты. Спереди её поддерживают две стойки, сзади предусмотрены стеновые узлы. Плиты двух входов немного различаются, поэтому подготовлены отдельные модели и размерные листы.

Результат этого этапа — согласуемая геометрия, визуализация, ведомости и предварительная расчётная записка. Фотографий изготовленных или смонтированных навесов в кейсе нет.

02 / Интерактивный проект

От общего вида
до отдельного профиля

Выберите подъезд, поверните модель и пройдите этапы устройства каркаса. Нажатие на деталь показывает её профиль, толщину, длину и массу CAD.

Две модели в одном окне

Семь этапов, четыре ракурса, разнесение деталей и ведомость с поиском. Модель загружается только после нажатия.

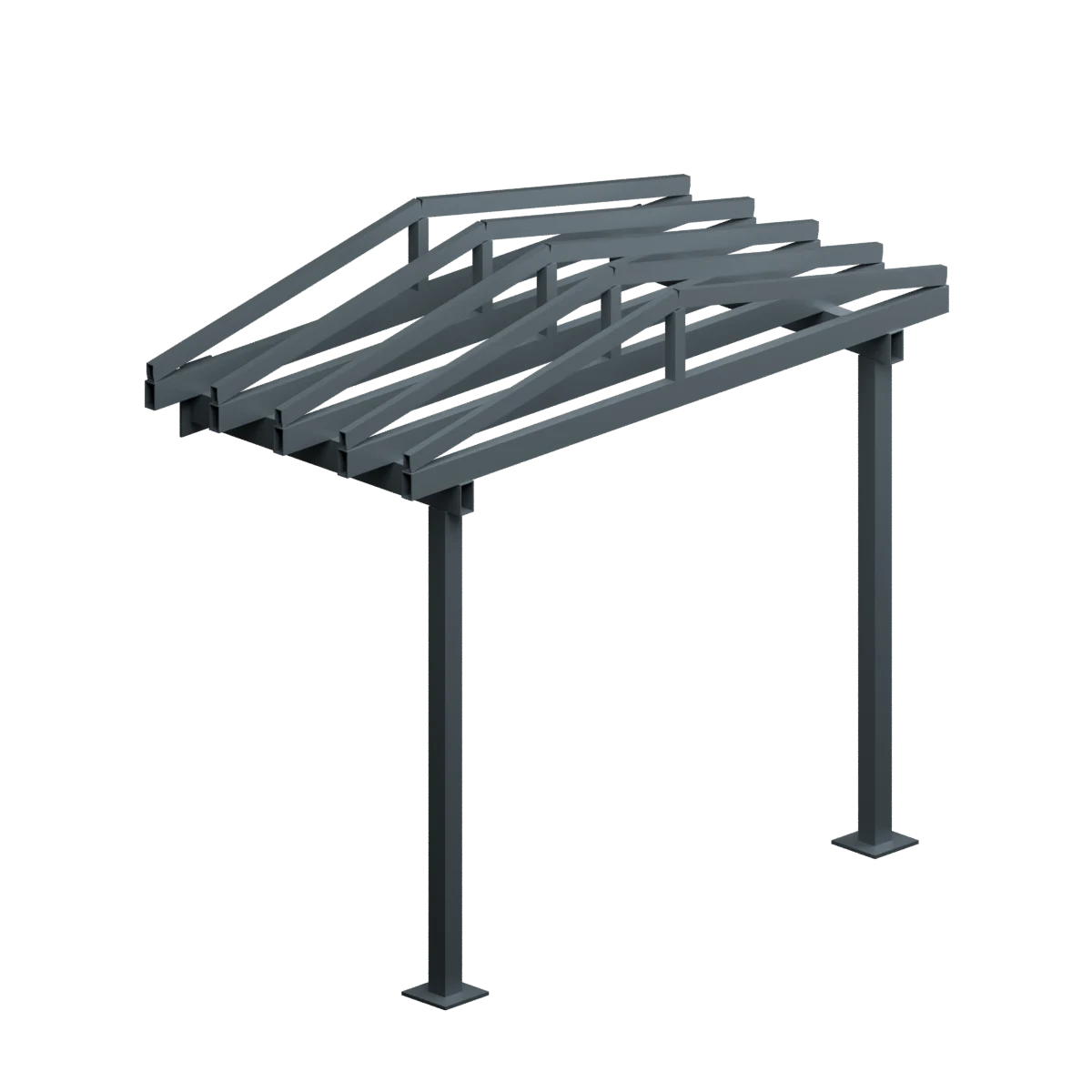

Рендер каркаса R06 из CAD: две стойки, продольные балки, поперечины и пары стропил
01

Вся конструкция

Вращение, масштаб, виды спереди, сбоку и сверху. Можно скрыть кровлю, размерные линии и условные стену с плитой, а затем разнести детали.

02

Принцип сборки

Опоры и закладные, стойки с балками, поперечины, опоры конька, стропила и кровля. У каждого этапа — пояснение и перечень ещё не решённых узлов.

03

Размеры деталей

Выбор прямо в модели, в списке или таблице. Поиск по марке и профилю, фильтр групп, изоляция детали и CSV для выбранного подъезда.

03 / Привязка к месту

Одна схема.
Разная глубина.

Размеры плит сообщены заказчиком. Ширина кровли и положение элементов приняты в предварительной модели.

Геометрия двух вариантов R06, мм
ПараметрПодъезд 1Подъезд 3
Ширина плиты2 8502 845
Глубина плиты и кровли1 6301 610
Ширина кровли3 2003 200
Передняя ось стоек от стены1 5001 480
Расстояние между осями стоек2 5602 560

Высота низа балки 2 200 мм в CAD условная. Сообщённые обмеры 2 590 и 2 470 мм ещё не преобразованы в монтажные отметки: нужно уточнить точки измерения, положение закладных и зазоры до коммуникаций.

04 / Состав модели

Каркас по элементам

Сечения ниже показаны в исследуемой версии R06. Это состав CAD-модели для обсуждения, а не утверждённая закупочная ведомость.

На один навес
ЭлементПрофиль / материалКоличество
Передние стойки100 × 100 × 5 мм2
Продольные балки140 × 80 × 5 мм2
Поперечные балки120 × 60 × 5 мм5
Опоры конька60 × 60 × 4 мм5
Стропила80 × 40 × 4 мм10
Листы кровлиСталь, 4 мм2
Опорные и стеновые пластиныГабаритные модели узлов4

Подъём ската — 320 мм на половине ширины 1 600 мм, уклон — 11,31°. Точные габариты текущих деталей доступны в просмотрщике. Размеры торцов, припуски, сварку и крепёж нужно назначить в рабочей документации.

05 / Материалы проекта

Чертежи и исходные модели

Документы той же версии R06, что и интерактив. Для обсуждения геометрии и дальнейшей проработки.

Расчётная записка и чертежи · PDF ↗

О проектировании

Ответы по этому кейсу

Почему для двух подъездов нужны разные модели?

Плиты отличаются по глубине на 20 мм. В R06 это отражено в длине продольных балок, положении передних стоек и шаге поперечин. Переключатель подъезда меняет модель, ведомость и ссылки на файлы.

Можно ли использовать длины из модели для резки металла?

Они описывают геометрию CAD. Для производства дополнительно нужны рабочие торцы, припуски и узлы соединения. У стоек длина также зависит от ещё не утверждённой монтажной высоты.

Что показывает изображение у фасада?

Это художественная визуализация с помощью ИИ, подготовленная для обсуждения внешнего вида. Она не является фотографией смонтированного навеса и не служит источником размеров. Геометрия опубликована отдельно в CAD и чертежах.
